Trabant 601 Deluxe 1:8 Nr.12 - Comenzi Bord, Cabluri Electrice si Torpedou - Hachette

Trabant 601 Deluxe 1:8 Nr.12 - Comenzi Bord, Cabluri Electrice si Torpedou

Trabant 601 Deluxe 1:8 Nr.12 continua dezvoltarea postului de conducere si introduce o etapa importanta pentru viitoarele functii electrice ale machetei. Aparitia include panoul frontal pentru radio, placa unui comutator rotativ, torpedoul si mai multe cabluri dedicate sistemelor functionale ale modelului.

Printre componentele acestei etape se regasesc cablurile destinate sunetului motorului, claxonului, farurilor si iluminarii odometrului. Aceste elemente pregatesc integrarea bordului cu sistemul electric care va permite reproducerea unor functii specifice automobilului real.

Numarul 12 reprezinta astfel trecerea de la simpla reproducere vizuala a bordului catre integrarea comenzilor si circuitelor care vor contribui la functionalitatea machetei Trabant 601 Deluxe la scara 1:8.

Descopera prezentarea completa a proiectului: Colectia Trabant 601 Deluxe 1:8 Hachette .

Vezi toate numerele si pachetele disponibile: Categoria Trabant 601 Deluxe 1:8 .

Subansamblul construit cu Nr.12

Numarul 12 continua dezvoltarea bordului si introduce mai multe elemente ale instalatiei electrice. Panoul frontal al radioului si placa pentru comutatorul rotativ completeaza zona comenzilor, in timp ce torpedoul reproduce unul dintre elementele caracteristice habitaclului.

O parte importanta a acestei aparitii este reprezentata de cablajele dedicate functiilor machetei. Sunt incluse circuite pentru sunetul motorului, claxon, far si iluminarea odometrului, precum si un suport destinat organizarii cablurilor.

Aceste componente vor fi integrate progresiv cu celelalte elemente electrice ale modelului in etapele urmatoare ale constructiei.

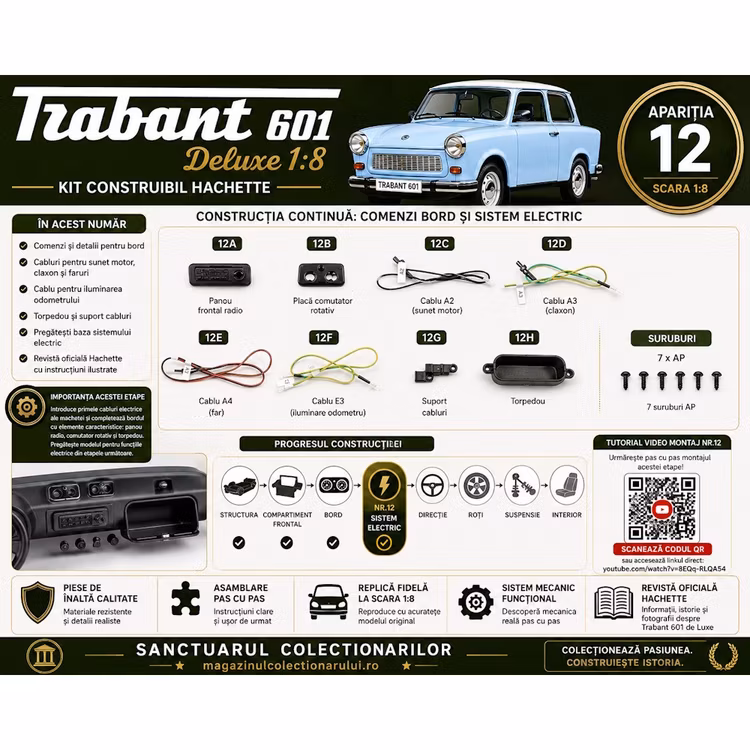

Continutul numarului 12

• 12A - panou frontal radio
• 12B - placa comutator rotativ
• 12C - cablu A2 pentru sunet motor
• 12D - cablu A3 pentru claxon
• 12E - cablu A4 pentru far
• 12F - cablu E3 pentru iluminare odometru
• 12G - suport cabluri
• 12H - torpedou
• 7 suruburi tip AP
• Revista oficiala Hachette cu instructiuni ilustrate

Etapa Nr.12 in constructie

In aceasta etapa continui dezvoltarea zonei bordului si pregatesti mai multe dintre conexiunile electrice care vor deservi functiile machetei.

Cablurile A2, A3 si A4 sunt destinate functiilor de sunet motor, claxon si far, iar cablul E3 este asociat iluminarii odometrului. Suportul pentru cabluri contribuie la pozitionarea si organizarea corecta a acestora in interiorul ansamblului.

Panoul frontal al radioului, placa pentru comutatorul rotativ si torpedoul completeaza in acelasi timp detaliile vizibile ale habitaclului.

Tutorial video montaj Trabant Nr.12

Urmareste tutorialul video dedicat aparitiei Trabant 601 Deluxe 1:8 Nr.12 pentru identificarea pieselor si realizarea corecta a montajului.

Pentru un montaj corect, recomandam utilizarea tutorialului video impreuna cu instructiunile ilustrate din revista oficiala Hachette.

Constructia continua: comenzi bord si sistem electric

• ✔ Structura principala - dezvoltata in etapele precedente
• ✔ Compartimentul frontal - dezvoltat partial
• ✔ Bordul si instrumentele - constructie inceputa
• ✔ Comenzile bordului si cablajele electrice - etapa Nr.12
• ◻ Coloana de directie si comenzile de sub volan - urmeaza in Nr.13
• ◻ Roata si tamburul de frana - urmeaza in Nr.14
• ◻ Suspensia fata dreapta - urmeaza in Nr.15

Unde te afli in constructia machetei

• ✔ Structura de baza - dezvoltata
• ✔ Compartimentul frontal - dezvoltat partial
• ✔ Bordul - in constructie
• ✔ Sistemul electric - primele circuite functionale introduse
• ◻ Coloana de directie - urmeaza
• ◻ Rotile si suspensia - urmeaza
• ◻ Interiorul complet - urmeaza
• ◻ Caroseria si rulota Wurdig 301 - urmeaza

Rolul numarului 12 in colectie

Numarul 12 este important deoarece introduce simultan componente vizibile ale bordului si mai multe elemente ale viitoarei instalatii electrice.

Cablurile pentru sunetul motorului, claxon si far pregatesc functiile care vor contribui la caracterul interactiv al machetei, iar cablul pentru iluminarea odometrului adauga o noua componenta sistemului de iluminare.

Torpedoul, panoul frontal al radioului si placa pentru comutator completeaza zona habitaclului si contribuie la reproducerea detaliata a postului de conducere al Trabantului 601 Deluxe.

Componentele principale ale etapei

Panoul frontal radio

Piesa 12A reproduce panoul frontal al zonei destinate radioului si contribuie la completarea aspectului bordului.

Placa pentru comutatorul rotativ

Piesa 12B face parte din ansamblul comenzilor bordului si pregateste integrarea sistemelor comandate din habitaclu.

Cablu A2 - sunet motor

Cablul 12C este identificat de editor drept cablul A2 si este destinat functiei de sunet a motorului.

Cablu A3 - claxon

Cablul 12D este destinat circuitului asociat claxonului machetei.

Cablu A4 - far

Cablul 12E face parte din circuitul destinat sistemului de iluminare al farurilor.

Cablu E3 - iluminare odometru

Cablul 12F este destinat iluminarii odometrului si va fi integrat ulterior cu sistemul electric al bordului.

Suportul pentru cabluri

Piesa 12G contribuie la pozitionarea si organizarea cablurilor in interiorul machetei, reducand riscul ca acestea sa interfereze cu alte componente.

Torpedoul

Piesa 12H reproduce torpedoul Trabantului si completeaza una dintre zonele importante si usor recognoscibile ale plansei de bord.

Ce inveti in aceasta etapa

• Identificarea diferitelor cabluri ale sistemului electric.
• Diferentierea circuitelor pentru sunet motor, claxon si far.
• Identificarea circuitului pentru iluminarea odometrului.
• Organizarea cablurilor cu ajutorul suportului dedicat.
• Montarea elementelor vizibile ale bordului.
• Pregatirea sistemelor functionale pentru conectarea ulterioara.

Sfaturi din Sanctuar pentru montaj

• Identifica piesele 12A-12H inainte de inceperea montajului.
• Nu confunda cablurile A2, A3, A4 si E3.
• Pastreaza etichetele cablurilor vizibile pana la conectarea definitiva.
• Manipuleaza cablurile tinand de conectori atunci cand este posibil.
• Nu trage de fire pentru a desprinde sau pozitiona un conector.
• Evita indoirea cablurilor in unghiuri foarte stranse.
• Foloseste suportul 12G pentru organizarea cablurilor conform instructiunilor.
• Nu conecta cablurile la surse externe de alimentare.
• Verifica orientarea panoului radio si a torpedoului inainte de fixare.
• Nu strange excesiv suruburile AP in componentele din material plastic.

Atentie la identificarea cablurilor

Aparitia Nr.12 contine mai multe cabluri asemanatoare vizual, dar cu functii diferite. Etichetele A2, A3, A4 si E3 trebuie pastrate si verificate cu atentie in timpul montajului.

Nu recomandam testarea independenta a circuitelor si nici conectarea lor la alte surse de alimentare decat cele prevazute de proiectul Hachette.

Nivelul montajului

Nivel general al etapei: Mediu.

Montajul mecanic este accesibil, dar prezenta mai multor cabluri necesita atentie suplimentara la identificare, pozitionare si manipulare. Respectarea codurilor indicate de editor este importanta pentru conectarea corecta a sistemului electric in etapele urmatoare.

Specificatii

• Colectie: Trabant 601 Deluxe
• Numar de aparitie: Nr.12
• Scara: 1:8
• Editor: Hachette
• Tip produs: revista si componente pentru kit construibil
• Zona dezvoltata: bord si sistem electric
• Functii asociate: sunet motor, claxon, far si iluminare odometru
• Cabluri: A2, A3, A4 si E3
• Elemente de fixare: 7 suruburi AP
• Compatibilitate: exclusiv cu macheta Trabant 601 Deluxe 1:8 Hachette

Continuarea colectiei

Pentru etapa anterioara, vezi: Trabant 601 Deluxe 1:8 Nr.11 - Bord si Vitezometru .

Constructia continua cu: Trabant 601 Deluxe 1:8 Nr.13 - Coloana de Directie si Comenzi Bord , unde sunt introduse carcasa coloanei de directie, schimbatorul de viteze, maneta de semnalizare, butonul de pornire si contactul cu blocaj de directie.

Numarul 12 este inclus si in pachetul lunar: Pachet Trabant 601 Deluxe 1:8 Nr.12 + Nr.13 + Nr.14 + Nr.15 .

Beneficiile acestei aparitii

• Continui dezvoltarea bordului.
• Montezi panoul frontal al radioului.
• Adaugi torpedoul.
• Introduci cablajul pentru sunetul motorului.
• Introduci cablajul pentru claxon.
• Introduci cablajul pentru faruri.
• Pregatesti iluminarea odometrului.
• Organizezi instalatia cu suportul dedicat pentru cabluri.
• Pregatesti macheta pentru functiile electrice din etapele urmatoare.
• Beneficiezi de instructiuni ilustrate si tutorial video dedicat.

Informatii importante

• Produsul contine aparitia Nr.12 si piesele specifice acestei etape.
• Continutul a fost verificat conform revistei oficiale Hachette din Romania.
• Cablurile A2, A3, A4 si E3 au functii diferite si trebuie identificate corect.
• Nu conecta componentele electrice la surse externe neindicate de editor.
• Functionarea sistemelor va depinde de integrarea lor ulterioara in instalatia completa a machetei.
• Piesele sunt compatibile exclusiv cu proiectul Trabant 601 Deluxe 1:8 Hachette.
• Pentru finalizarea machetei sunt necesare toate aparitiile colectiei.

Intrebari frecvente

Ce construiesc cu Trabant Nr.12?
Continui dezvoltarea bordului si introduci mai multe componente ale sistemului electric, inclusiv cablurile pentru sunet motor, claxon, far si iluminarea odometrului.

Ce piese sunt incluse in Nr.12?
Sunt incluse panoul frontal radio, placa pentru comutatorul rotativ, cablurile A2, A3, A4 si E3, suportul pentru cabluri, torpedoul, 7 suruburi AP si revista oficiala Hachette.

Este inclus cablul pentru sunetul motorului?
Da. Piesa 12C este cablul A2 destinat functiei de sunet a motorului.

Este inclus cablul pentru claxon?
Da. Piesa 12D este cablul A3 destinat claxonului.

Este inclus cablul pentru faruri?
Da. Piesa 12E este cablul A4 destinat sistemului de iluminare al farurilor.

Nr.12 include iluminarea instrumentelor de bord?
Aparitia include cablul E3, identificat de editor pentru iluminarea odometrului.

Torpedoul este inclus?
Da. Torpedoul este identificat in revista drept piesa 12H.

Pot testa separat cablurile electrice?
Nu este recomandata conectarea componentelor la surse externe. Sistemele trebuie montate si testate conform instructiunilor oficiale Hachette.

Ce urmeaza dupa Nr.12?
Nr.13 continua constructia cu elementele coloanei de directie si comenzile aflate sub volan.

Unde gasesc toate aparitiile colectiei?
Vezi toate numerele si pachetele colectiei Trabant 601 Deluxe 1:8 .

---

Trabant 601 Deluxe 1:8 Nr.12 dezvolta bordul si introduce componente importante ale sistemului electric al machetei: cablurile pentru sunet motor, claxon, far si iluminarea odometrului, alaturi de panoul frontal radio, placa pentru comutator, suportul pentru cabluri si torpedou. Etapa pregateste modelul pentru integrarea viitoarelor functii electrice.
